Прямое соединение двух компьютеров по схеме «точка—точка»


Для соединения двух компьютеров в сеть по технологии Ethernet 10BaseT без использования каких-либо дополнительных устройств, таких как концентраторы или сетевые розетки, вам потребуется специальным образом смонтированный кабель «витая пара», который подключается непосредственно к разъемам RJ-45 присоединенных к сети компьютеров. Такой монтаж кабеля принято называть cross-over, MDI-X или null-hub cable. Длина cross-over-кабеля не должна превышать 100 м. Порядок следования проводников в разъемах для восьмижильного и четырехжильного кабеля при заделке по стандарту cross-over показан на рис. 5.17. Для восьмижильного кабеля на иллюстрации предлагается два альтернативных варианта, которые в целом функционально идентичны.

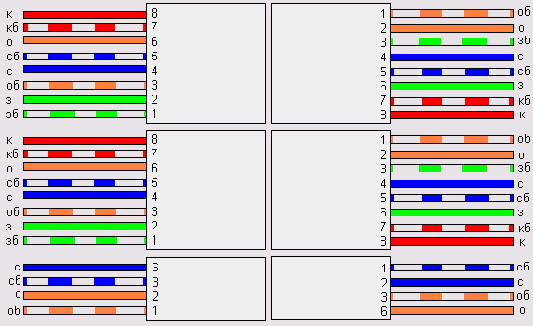

Рис. 5.17. Схема заделки кабеля «витая пара» при cross-over подключении:

зб— зелено-белый проводник; з— зеленый проводник; об— оранжево-белый

проводник; о—оранжевый проводник; сб— сине-белый проводник;

с— синий проводник; кб— коричнево-белый проводник;

к— коричневый проводник

Обратите внимание на тот факт, что при использовании четырехжильного кабеля монтаж первых трех проводников в разъем осуществляется подключением к контактам 1, 2 и 3, а последнего — к контакту 6.
